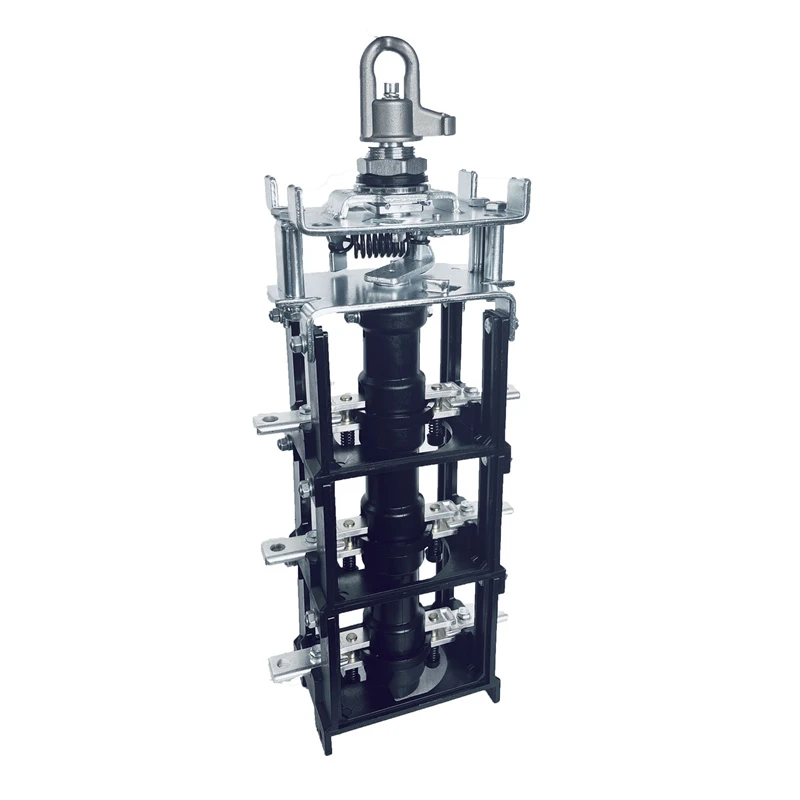

tipo interruptor de interrupção de carga ANSI de 630A 24KV
OInterruptor Loadbreak imerso em óleo monofásico de 24kV 630Aé um dispositivo de comutação especializado desenvolvido para aplicações de transformadores a óleo de média-tensão-. Ele permite a comutação e seccionamento segura de cargas elétricas, mantendo ao mesmo tempo um desempenho de isolamento estável dentro de ambientes de óleo de transformador.
Recurso principal
Nos últimos 20 anos de experiência em produção de switches loadbreak, o sistema de contato do switch da Wenzhou Best adota um tipo de contatos flutuantes de ponte dupla. Os contatos móveis e estáticos têm excelente desempenho de contato, com baixa resistência e forte capacidade-de transporte de corrente. Todos esses contatos são feitos de cobre T2 equivalente ao cobre C1100.
As carcaças são feitas da Alemanha BASF PBT.
Parâmetros Técnicos
|
Item |
Valor |
|
Tensão nominal |
25kV |
|
Corrente nominal |
630A |
|
Frequência de energia |
60 Hz |
|
Corrente termoestável nominal |
25kA / 4 segundos |
|
Corrente dinâmica nominal |
63kA |
|
Tensão suportável de impulso |
|
|
Aterramento entre fases através de contatos abertos |
125kV 145 kV |
|
Suportabilidade de frequência de energia (1 min) |
|
|
Aterramento entre fases através de contatos abertos |
55kV 60kV |
|
Entre em contato com a vida mecânica |
Maior ou igual a 2.000 vezes |
Aplicativo
A chave seccionadora monofásica imersa em óleo é comumente instalada em transformadores montados em postes e em equipamentos de distribuição de média-tensão.
Vantagens para fabricantes de transformadores
Projeto Estrutural Compacto
O eixo central e o invólucro da chave seccionadora da Wenzhou Best são moldados-por compressão usando matérias-primas da BASF Alemanha; Esse conjunto-de eixo central e alojamento de alto desempenho evita efetivamente que os arcos elétricos gerados durante o contato quebrem o alojamento. Melhor estabilidade de interrupção de arco.

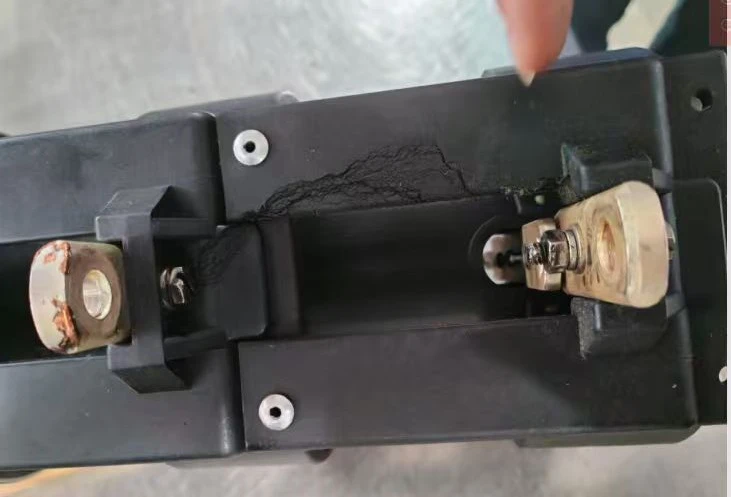

Produto de outra marca, filmagem da mangueira perfurada por arco elétrico.
Requisitos de manutenção mais baixos
O isolamento de óleo ajuda a proteger os contatos de comutação e reduz o desgaste causado por operações repetidas.
Notas de instalação
- Destinado ao uso dentro de tanques de transformadores cheios de óleo-qualificados
- Garanta o nível correto de óleo de isolamento antes do comissionamento
- A instalação deve ser realizada por pessoal elétrico treinado
- Recomenda-se a inspeção de rotina do mecanismo operacional
